Mis on väravaklapp?

Paigaldusventiil on teatud tüüpi ventiil, mis juhib vedeliku või gaasi voolu, kasutades vedeliku läbipääsu takistamiseks või võimaldamiseks värava või kiilutaolist ketast. Väravaid kasutatakse tavaliselt sellistes tööstusharudes nagu nafta ja gaas, kaevandus ja veepuhastus, kus on vaja kontrollida suuri vedeliku- või gaasikoguseid. Tavaliselt on need konstrueeritud nii, et need oleksid täielikult avatud või täielikult suletud ilma vahepealsete positsioonideta ning neid kasutatakse sageli kõrgsurve ja kõrge temperatuuriga rakendustes.

Väravaventiili eelised

Täielik puur
Ventiilide üks peamisi eeliseid on see, et neil on täisava, mis tähendab, et klapi siseläbimõõt ühtib torujuhtme läbimõõduga. See tagab, et vedeliku voolul pole piiranguid, vähendades seeläbi turbulentsi ja rõhulangust. Teisisõnu pakuvad väravaventiilid minimaalset voolutakistust.

Madal rõhulangus
Väravaventiilidel on väga väike rõhulang, mis tähendab, et need ei põhjusta vedeliku läbimisel olulist rõhu langust. See on oluline rakendustes, kus on vaja säilitada teatud rõhutaset, näiteks naftat või gaasi transportivates torustikes.

Tihe sulgemine
Väravaventiilid pakuvad tihedat sulgemist, mis tähendab, et nad suudavad täielikult peatada vedeliku voolu torustikus. See on oluline rakendustes, kus hooldus- või remonditööde tegemiseks on vaja torujuhtme osa isoleerida.

Lihtne kasutada
Väravaventiile on lihtne kasutada ja need ei vaja avamiseks ega sulgemiseks suurt jõudu. Neid juhitakse käepideme või ratta keeramisega, mis liigutab väravat üles või alla. See muudab need populaarseks valikuks rakendustes, kus on vaja käsitsi juhtida.

Kodu 12 Viimane lehekülg 1/2

Miks valida meid?

Kõrge kvaliteet

Meie tooted on valmistatud või teostatud väga kõrgete standardite kohaselt, kasutades parimaid materjale ja tootmisprotsesse.

24h võrguteenus

Püüame vastata kõikidele muredele 24 tunni jooksul ning meie meeskonnad on hädaolukordades alati teie käsutuses.

Kvaliteedi kontroll

Meil on professionaalsed töötajad, kes jälgivad tootmisprotsessi, kontrollivad tooteid ja tagavad, et lõpptoode vastab nõutavatele kvaliteeditaseme standarditele, juhistele ja spetsifikatsioonidele.

Rikkalik kogemus

Pühendatud rangele kvaliteedikontrollile ja tähelepanelikule klienditeenindusele, on meie kogenud töötajad alati saadaval, et arutada teie nõudeid ja tagada klientide täielik rahulolu.

Väravaventiilide tüübid

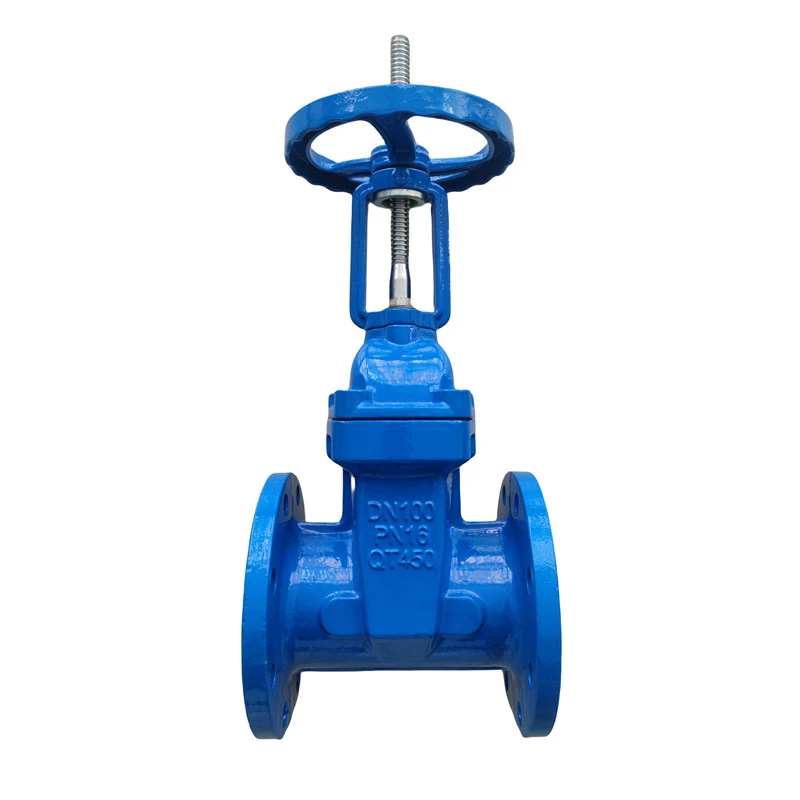

Tõusva varrega väravaklapp
Seda tüüpi ventiilil on klapivars, mis liigub klapi kasutamisel üles või alla. See liikumine on nähtav, seega on lihtne kindlaks teha, kas klapp on avatud või suletud. Seda tüüpi klappe kasutatakse tavaliselt sellistes tööstusharudes nagu veepuhastus, nafta ja gaas ning tootmine.
Mittetõusva varrega väravaventiil
Seda tüüpi ventiilil on klapivars, mis ei liigu klapi kasutamisel üles ega alla. Selle asemel pöörleb vars klapi avamiseks või sulgemiseks. Mittetõusvaid varreventiile kasutatakse tavaliselt maa-alustes rakendustes, kus ventiil ei ole kergesti ligipääsetav.
Tugev kiilvärava ventiil
Seda tüüpi ventiilil on tugev värav, mis on konstrueeritud nii, et see sobiks tihedalt klapipesade vahele, et vältida lekkeid. Tahkeid kiilventiile kasutatakse tavaliselt kõrgsurverakendustes ning sellistes tööstusharudes nagu nafta ja gaas, naftakeemia ja elektritootmine.
Paindlik kiilventiil
Seda tüüpi ventiilil on värav, mis on ette nähtud kergelt painduma, et tagada klapipesade vaheline tihendus. Painduvaid kiilventiile kasutatakse tavaliselt rakendustes, kus klapipesad ei ole ideaalselt joondatud.

Väravaventiili materjal

Väravaventiilid on peamiselt valmistatud erinevatest metallidest, nagu malm, süsinikteras, roostevaba teras ja pronks. Need materjalid tagavad väravaventiilide paigaldamiseks vajaliku tugevuse, vastupidavuse ja korrosioonikindluse. Sõltuvalt rakenduse konkreetsetest vajadustest võivad siibrid lisaks metallidele sisaldada ka selliseid materjale nagu kumm, plast või keraamika.

Väravaventiili rakendamine

Nafta- ja gaasitööstus
Väravaid kasutatakse laialdaselt nafta- ja gaasitööstuses, kuna need suudavad käsitleda kõrge rõhu ja kõrge temperatuuriga vedelikke. Neid kasutatakse tavaliselt torujuhtmetes, rafineerimistehastes ja naftapuurtornides. Väravaventiilid eelistatakse teist tüüpi ventiilidele nende suurepärase tihendusvõime tõttu, mis on oluline lekke vältimiseks ohtlikes ja kõrge rõhu all olevates keskkondades.
Veepuhastusjaamad
Ventiilid on kasutusel veepuhastusjaamades, et juhtida veevoolu läbi torustike. Neid kasutatakse ka reoveepuhastites reovee voolu reguleerimiseks. Veepuhastusjaamades kasutatavad siibrid on sageli valmistatud materjalidest, mis on korrosiooni- ja erosioonikindlad.
Elektri tootmine
Väravaid kasutatakse elektritootmisrajatistes, nagu tuumaelektrijaamad, soojuselektrijaamad ja hüdroelektrijaamad. Neid kasutatakse vee, auru ja muude gaaside ja vedelike voolu juhtimiseks erinevate elektrit tootvate süsteemide kaudu.
Keemiatööstus
Väravaid kasutatakse keemiatöötlemistehastes nende võime tõttu käsitleda söövitavaid ja abrasiivseid kemikaale. Need pakuvad usaldusväärset ja ohutut viisi nende materjalide voolu juhtimiseks läbi torujuhtmete, reaktorite ja muude töötlemisseadmete.

Väravaventiili protsess

Ettevalmistus

Enne klapi paigaldamise protsessi alustamist tuleb ette valmistada kõik vajalikud seadmed ja tööriistad. See hõlmab ventiili, polte, mutreid, tihendeid, varre ja vajaduse korral ajamit. Ventiili tuleb kontrollida kahjustuste või defektide suhtes.

Klapi paigaldamine

Seejärel paigaldatakse klapp torujuhtmele ja kinnitatakse poltide ja mutritega. Tiheduse tagamiseks asetatakse tihendid klapi ja torujuhtme äärikute vahele. Poltide ja mutrite pöördemomendi väärtusi kontrollitakse, et tagada nende õige pingutamine.

Testimine

Pärast ventiili paigaldamist kontrollitakse selle nõuetekohast toimimist. See hõlmab ventiili avamist ja sulgemist, et kontrollida selle liikumist ja tagada, et see ei oleks kinni ega kinni jäänud.

Käivitamine

Kui klapp on fikseeritud täiturmehhanismiga, seadistatakse see selle etapi käigus. Täiturmehhanism võib olla käsitsi, pneumaatiline või elektriline. Täiturmehhanism on ühendatud klapi varrega, mis juhib värava liikumist.

Määrimine

Seejärel määritakse klapp, et tagada tõrgeteta töö. See hõlmab määrdeaine kandmist varrele ja teistele ventiili liikuvatele osadele.

Lõplik testimine

Seejärel testitakse ventiili uuesti, et veenduda, et see töötab õigesti. Klapi avamise ja sulgemise tsükleid testitakse täiturmehhanismi abil, et tagada nende sujuvus ning takistuste või kinnikiilude puudumine.

Kasutuselevõtt

Lõpuks võetakse ventiil kasutusele ja võetakse kasutusele. Klappi tuleb regulaarselt kontrollida, puhastada ja määrida, et tagada selle nõuetekohane toimimine ja vältida võimalikke tõrkeid.

Väravaventiili komponendid

01/

Keha
Väravaklapi korpus on ventiili põhiosa. See on väliskest, mis sisaldab kõiki teisi klapi osi. Korpus on tavaliselt valmistatud malmist, pronksist või roostevabast terasest. See on konstrueeritud taluma kõrget rõhku ja temperatuure ning on tavaliselt torujuhtme külge kinnitatud poltidega või äärikutega.

02/

Kapott
Kapott on kate, mis asetatakse kere peale, et sulgeda klapivarre ja tihend. Kapott on tavaliselt kere külge poltidega kinnitatud ja selle saab eemaldada, et pääseda ligi klapivarrele. Kapott on loodud taluma ka kõrget rõhku ja temperatuure.

03/

Klapi vars
Klapivars on varras, mis ühendab värava täiturmehhanismiga. Klapivars on tavaliselt valmistatud roostevabast terasest ja on väravaga ühendamiseks alt keermestatud. Klapivarre ülaosa ulatub läbi kapoti, et ühendada täiturmehhanismiga.

04/

Värav
Värav on ventiili osa, mis juhib vedeliku voolu. Värav on tavaliselt valmistatud malmist või terasest ja on konstrueeritud nii, et see sobiks tihedalt klapi korpuse sisse. Värav on tavaliselt kiilukujuline ja seda saab vedeliku voolu juhtimiseks tõsta või langetada.

05/

Iste
Iste on klapi osa, mis tagab tihendi värava ja ventiili korpuse vahel. Iste on tavaliselt valmistatud elastsest materjalist, näiteks kummist või teflonist. Iste on loodud tagama tiheda tihendi, kui värav on suletud asendis.

06/

Täiturmehhanism
Täiturmehhanism on mehhanism, mida kasutatakse värava tõstmiseks või langetamiseks. Tavaliselt kasutatakse väravaventiilidega kahte tüüpi ajamid: käsitsi ja automaatsed. Manuaalajamid on tavaliselt käsitsi juhitavad rattad või hoovad, automatiseeritud ajamid aga elektri- või hüdromootorid.

Väravaventiili hooldus

Kontrollige lekkeid
Kontrollige regulaarselt ventiili korpust, tihendit ja varre lekkemärkide suhtes. Leke võib põhjustada klapi talitlushäireid ja põhjustada tõsisemaid probleeme. Kui märkate lekkeid, pingutage klapi tihendit või vahetage see vajadusel välja.
Määrige klapp
Väravaventiilidel on vastaspinnad, mida tuleb regulaarselt määrida. Kandke varrele ja tihenditihendile määrdeainet, et tagada klapi sujuv avanemine ja sulgumine. Vältige liigset määrimist, kuna see võib põhjustada ventiili liiga pinguloleku või põhjustada tihendi purunemist.
Puhastage komponendid
Aja jooksul võib ventiili komponentidele koguneda mustus ja praht, mis põhjustab nende talitlushäireid. Puhastage regulaarselt ventiili korpust, väravat ja varre, et eemaldada kogunenud mustus ja praht. Kasutage mitteabrasiivset puhastusvahendit, mis ei kahjusta ventiili.
Testige ventiili
Klapp, mis ei avane või sulgub korralikult, võib põhjustada vedelike või gaaside lekkimist, mis võib põhjustada kahjustusi või vigastusi. Kontrollige klappi regulaarselt, et veenduda, et see töötab õigesti. Avage ja sulgege ventiil mitu korda ning kuulake ebatavalisi helisid.
Tagada õige paigaldus
Väravaventiilid peavad olema õigesti paigaldatud, et need korralikult töötaksid. Järgige tootja juhiseid ja veenduge, et klapp on paigaldatud õiges asendis. Vale paigaldamine võib põhjustada ventiili rikke või lekkeid.

Väravaventiili ettevaatusabinõud

Õige paigaldus

Väravaventiilid tuleb paigaldada ja õigesti joondada, et tagada optimaalne jõudlus. Klapp tuleks võimalusel paigaldada vertikaalasendisse, et vältida mustuse või prahi kogunemist klapi sisse. Samuti tuleks ventiil paigutada kohta, kuhu on hoolduse või remondi jaoks lihtne juurde pääseda.

Õige ventiili valik

Konkreetse rakenduse jaoks sobiva tõmbeventiili tüübi valimine on ülioluline. Nõuetekohase jõudluse ja pika kasutusea tagamiseks tuleb arvesse võtta materjali, suurust, survet ja muid spetsifikatsioone. Vale suuruse või nimiväärtusega ventiili kasutamine võib põhjustada enneaegse rikke või lekke.

Regulaarne hooldus

Regulaarne hooldus ja ülevaatus on vajalikud klapi õige töö tagamiseks ja ventiili kasutusea pikendamiseks. Klappi tuleb perioodiliselt kontrollida kulumise, korrosiooni ja tihenduspindade kahjustuste suhtes. Tihendit ja tihendipolte tuleks kontrollida ja vajadusel reguleerida.

Vältige liigset jõudu

Väravaventiili kasutamisel liigse jõu rakendamine võib klappi või selle komponente kahjustada. Klappi tuleb käitada sujuvalt ja aeglaselt, et vältida klapivarre, värava või pesa kahjustamist.

Õige määrimine

Väravaventiili komponentide õige määrimine on oluline, et vältida kulumist ja vähendada hõõrdumist. Määrdeainet tuleks peale kanda regulaarsete ajavahemike järel vastavalt tootja soovitustele.

Vältige liigset pingutamist

Klapi tihendi või tihendi poltide üle pingutamine võib kahjustada klapivarre ja selle tihendit. Tihendit tuleks pingutada täpselt nii palju, et vältida lekkeid, kuid mitte nii tihedalt, et see tekitaks liigset hõõrdumist või kahjustusi.

Kinnitage klapp

Klapp peab olema korralikult kinnitatud, et vältida selle nihkumist või liikumist töö ajal. Valesti kinnitatud ventiilid võivad kahjustada torusid või muid komponente ning põhjustada ventiilile liigset pinget.

Kuidas paigaldada väravaklapp

Valmistage materjalid ette
Enne väravaventiili paigaldamist veenduge, et teil oleks kõik vajalikud tööriistad ja materjalid. See hõlmab väravaventiili ennast, kinnitusriistvara ja kõiki vajalikke liimi või kinnitusvahendeid. Oluline on kontrollida tootja soovitusi konkreetsete tööriistade ja materjalide kohta, kuna need võivad siibri tüübi ja kaubamärgi järgi erineda.
Leidke paigaldusala
Tehke kindlaks koht, kuhu väravaklapp paigaldatakse, ja veenduge, et ala on puhas ja prahist vaba. Kui siibrit paigaldatakse torusse, veenduge, et toru oleks puhas ja vaba takistustest ega ummistustest.
Pange tõmbeventiil kokku
Pange tõmbeventiil kokku, joondades klapi korpuse, kapoti ja pesad. Kruvige kapott klapi korpuse külge ja veenduge, et kapott on kindlalt kinnitatud. Joondage klapi korpuse pesad ja sisestage toru või liitmikud klapi korpusesse.
Paigaldage väravaventiil
Paigaldage tõmbeventiil, joondades selle toru või liitmikega ja asetades soovitud kohta. Vajutage tõmbeventiilile survet, et istmed asetseksid, ja veenduge, et klapp on õigesti paigutatud. Kasutage väravaklapi paigale kinnitamiseks vajalikku liimi või kinnitusvahendeid ning veenduge, et klapp on loodis ja loodis.

Väravaklapi tööpõhimõte

Ventiili tööpõhimõte viitab mehhanismile, mille kaudu see reguleerib vedeliku voolu. Tavaliselt koosneb see klapi korpusest, käepidemest, istmest ja torust või liitmikest. Klapi korpus on silindriline kest, mis sisaldab klapimehhanismi, ja käepide on kiilukujuline komponent, mida kasutatakse klapi avamiseks ja sulgemiseks. Iste on kummist või metallist rõngas, mis asub klapi korpuse sees ja moodustab klapi korpuse ja toru või liitmike vahel tihendi.

Sertifikaadid

Meie tehas

Ettevõtte kogupindala on üle 3,000 ruutmeetri. Töötajaid on üle 50 ning kõikvõimalikud suurepärased suurte ja keskmise suurusega põhitootmisseadmed ning peamised kontrolli- ja katseseadmed ja -instrumendid.

KKK

K: Mis on värava ventiili eesmärk?

V: Ventiili kasutatakse tavaliselt vedeliku voolu täielikuks sulgemiseks või täielikult avatud asendis torujuhtmes täieliku voolu tagamiseks. Seega kasutatakse seda kas täielikult suletud või täielikult avatud asendis. Väravventiil koosneb ventiili korpusest, istmest ja kettast, spindlist, tihendist ja rattast klapi käitamiseks.

K: Millised on kahte tüüpi väravaventiilid?

V: Väravaventiilid võib jagada kahte põhitüüpi: paralleelsed ja kiilukujulised. Paralleelventiilid kasutavad kahe paralleelse istme vahel asuvat tasast väravat ja populaarne tüüp on noavärava klapp, mis on konstrueeritud terava servaga värava põhjas.

K: Mis vahe on väraval ja ventiilil?

V: Väravaid kasutatakse torustike jaoks, mille suurus on suurem kui 2 tolli, samas kui torujuhtmed, mille kuulkraanid on väiksemad kui 2 tolli, on kõige tõhusamad. Väravaventiil kasutab vedeliku voolu sulgemiseks täielikku 360-kraadist liikumist, samal ajal kui kuulventiil vajab kõige vähem 90-kraadist liikumist, mis blokeerib vedeliku voolu.

K: Mis vahe on väravaventiilil ja sulgeventiilil?

V: Väravaid kasutatakse vedelike ja gaaside voolu juhtimiseks. Neid kasutatakse sageli torusüsteemides vee või muude vedelike voolu reguleerimiseks. Teisest küljest kasutatakse vedelike või gaaside voolu sulgemiseks sulgeventiile. Neid kasutatakse sageli hädaolukorras aine voolu kiireks sulgemiseks.

K: Kuidas ma väravaventiili tuvastan?

V: Värav võib olla kiilu, noa või paralleelse kujuga. Füüsiliselt on väravaventiilid täielikult avatuna kõrgemad kui keraventiilid, kuid nende pikkus on väiksem. Üles või alla liigutatavat väravat on lihtne visuaalselt tuvastada, kuna klapid töötavad kas tõusva või mittetõusva varrega.

K: Mis on kõige sagedamini kasutatav väravaklapp?

V: Tahked kiilud on nende lihtsuse ja tugevuse tõttu kõige levinumad. Neid saab paigaldada igasse asendisse, need sobivad peaaegu kõikide vedelike jaoks ja on praktilised turbulentse voolu jaoks. Aurusüsteemides kasutatakse tavaliselt painduvaid kiilventiile.

K: Kas väravaklapp võib rõhku vähendada?

V: Väravaventiilid on varustatud kiilukujulise metallväravaga, mida saab veevoolu peatamiseks alla lasta ja voolu jätkumiseks tõsta. Kui värav on täielikult ventiili sisse tõmmatud, tõmbub see täielikult tagasi, võimaldades vett läbi voolata ilma rõhu vähenemiseta.

K: Miks seda nimetatakse väravaventiiliks?

V: Ventiil on veevarustussüsteemide kõige levinum ventiil. See kujutab lineaarse liikumise isolatsiooniventiili ja selle funktsioon on voolu peatamine või lubamine. Väravaventiilid said oma nime sulgurelemendi järgi, mis libiseb vooluvoolu, et tagada sulgemine ja seega toimida väravana.

K: Kas väravaventiil peaks olema täielikult avatud?

V: Väravaventiilidel on keeratav käepide ja neid tuleks kasutada ainult veevarustuse täielikuks avamiseks või veevarustuse täielikuks sulgemiseks. Nende ventiilide kasutamine veevoolu reguleerimiseks võib need kuluda. Kuigi need on usaldusväärsed, võivad need kinni jääda asendisse "sees" või "väljas".

K: Kes kasutab väravaventiile?

V: Väravaid kasutatakse paljudes tööstuslikes rakendustes, sealhulgas nafta- ja gaasitööstuses, farmaatsiatööstuses, tootmises, autotööstuses ja merenduses. Mittetõusva varrega väravaventiilid on väga populaarsed laevadel, maa-alustes rakendustes või seal, kus vertikaalne ruum on piiratud, kuna need ei võta lisaruumi.

K: Millised on kolme tüüpi väravaventiilid?

V: Alamtüüpide hulka kuuluvad tahke kiil, painduv kiil ja poolitatud kiil. Tahke kiilventiilid (või tavalised kiilventiilid) on tavaliselt kõige laialdasemalt kasutatavad. Need on sageli kõige lihtsamad ja odavamad valikud, kuid pakuvad head mehaanilist tugevust. Need sobivad laias laastus peaaegu igat tüüpi vedelate ainete jaoks.

K: Kuidas väravaventiilid paigaldatakse?

V: Kuigi siibrid võib paigaldada torujuhtme ümber erinevatesse suundadesse, on eelistatud asend vertikaalselt asetatud varrega. Paigaldamine tagurpidi ei ole soovitatav. Nõuetekohane paigaldus on mis tahes ventiili toimimise jaoks hädavajalik.

K: Kuhu paigaldate väravaventiili?

V: See on tõmbeventiilide kõige levinum paigaldusviis. Lõigake toru läbi ja paigaldage tõmbeventiil selle kõige otsa. See aitab vähendada survet, mida süsteem peab taluma. Seda seetõttu, et väravaventiili kasutatakse ainult torujuhtme otsa sulgemiseks.

K: Kuidas väravaventiil välja näeb?

V: Väravaventiili kasutatakse põhiliselt vedeliku torustikes vedeliku voolu juhtimiseks. Paigaldusventiilis on üks värav või kiil ja see juhib vedeliku voolu. Värava kuju või väravaklapi kiilu kuju on teatud tüüpi lame ümmargune plaat või ristkülikukujuline plaat.

K: Kas väravaventiil pöördub paremale või vasakule?

V: Õige viis väravaventiili avamiseks on pöörata käepidet õrnalt vastupäeva (vasakule) ilma liigset jõudu rakendamata – ärge tõmmake käepidet. Tüüpilise 1-tollise veetoru peajuhtventiili täielikuks avamiseks kulub umbes kuus täispööret. Lõpetage pööramine niipea, kui tekib vastupanu.

K: Kus kasutatakse majas väravaventiili?

V: Kodus ei kasutata tavaliselt väravaventiile (nagu neid). Need on tööstussektoris tunduvalt tavalisemad. Siiski võib aeg-ajalt näha siibriventiile kodu peamises veesulgventiilis või välisveetorus.

K: Kas kõik väravaventiilid on täispordiga?

V: Konstruktsiooni järgi on väravaventiilidel täispordiga pordid. See tähendab, et klapiava suurus võrdub ühendustoru siseläbimõõduga. Täisavaga siibrid võimaldavad vedelikul vabalt voolata takistusteta ja torujuhtmes rõhulangust tekitamata.

K: Milline peaks olema tõmbeventiili rõhk?

V: Ventiili peamine eesmärk on sulgeda vedelike vool süsteemis. Klapp on konstrueeritud nii, et see oleks kas täielikult avatud või täielikult suletud asendis. See sobib kasutamiseks madala rõhuga rakenduses ja rõhuklass võib olla kuni 150 PSI töörõhk.

K: Kuidas te väravaventiili hooldate?

V: Hõõrdumise ja kulumise vähendamiseks ning avamise/sulgemise hõlbustamiseks määrige väravaklapi varre keermeid ja varremutrit. Määrimiseks kasutage määrdepüstoli. Reguleerige klapi tihendit iga kuu või vastavalt tootja soovitustele.

K: Mis vahe on siibri ja õhuklapi vahel?

V: Drosselklapid on teatud tüüpi juhtventiilid, mida kasutatakse enamasti nafta- ja gaasitootmiskaevudes, et kontrollida toodetavate kaevuvedelike voolu. Väravaventiil juhib kandja voolu, tõstes värava (avatud) ja langetades värava (suletud).
