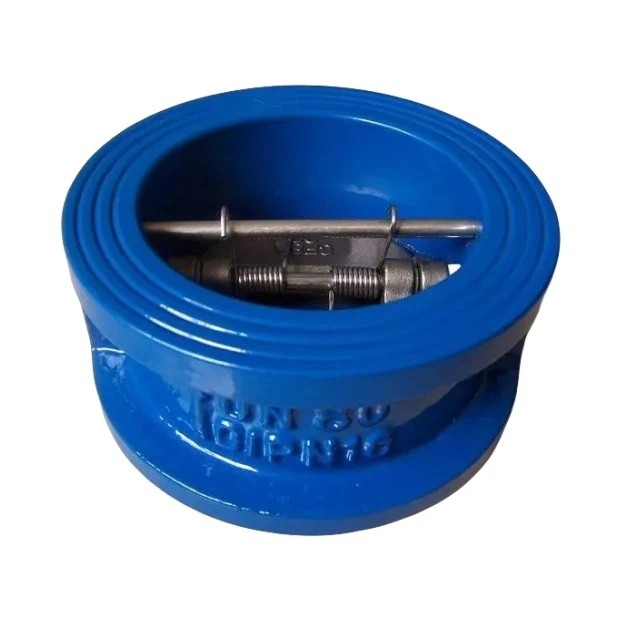

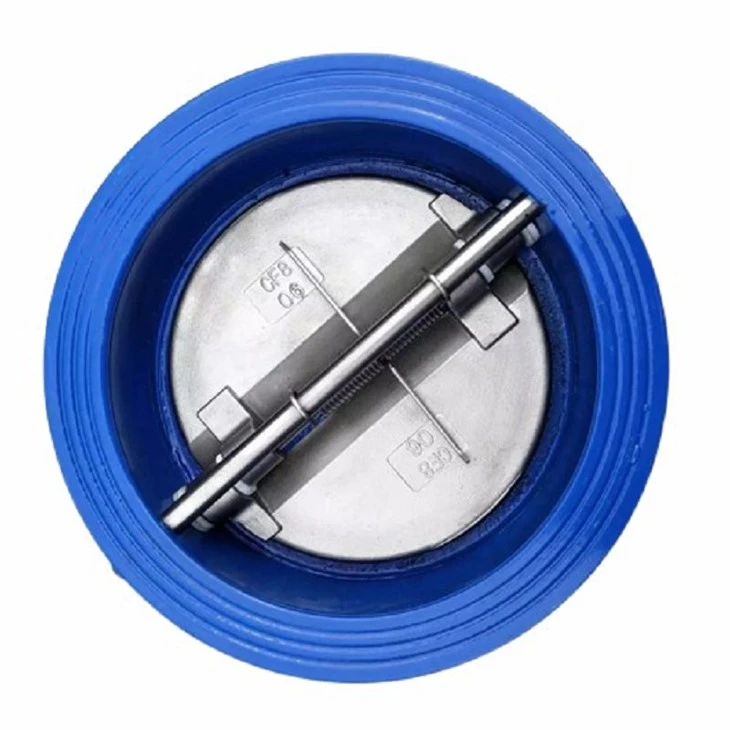

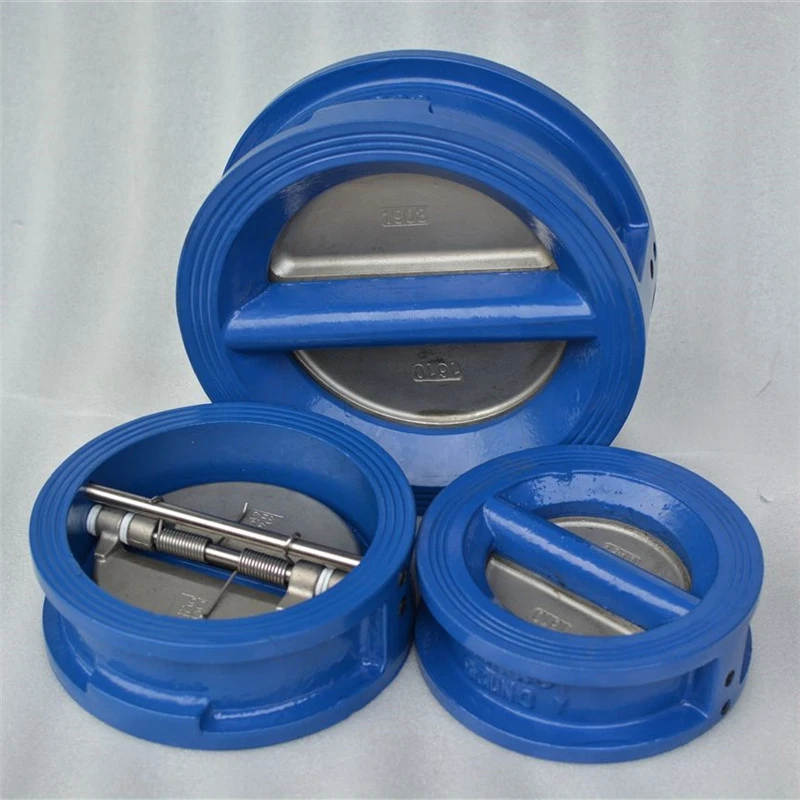

Liblika tagasilöögiklapp

Toote nimi: liblik-kontrollventiil
Mudel: DH77X-16Q
Mõõdud: DN50-DN600
Ühendusmeetod: vahvel
Töörõhk: PN10 PN16 150LB
Temperatuurivahemik: -10 kraadi -200 kraadi









Libliku tagasilöögiklapi ketas on ringikujuline ja pöörleb ümber klapipesa kanali telje. Tänu ventiili sees olevale voolujoonelisele kanalile on voolutakistus väiksem kui tõusva liblik-kontrollventiili oma. See sobib suure läbimõõduga rakenduste jaoks madala vooluhulga ja harvade voolumuutustega, kuid see ei sobi pulseeriva voolu jaoks, kuna selle tihendusomadused ei ole nii head kui tõusva ja langeva tüübi puhul. Butterfly tagasilöögiklapid jagunevad kolme tüüpi: ühe kettaga, topeltkettaga ja mitme kettaga. Need kolm tüüpi klassifitseeritakse peamiselt klapi läbimõõdu järgi, et vältida hüdraulilist lööki, kui aine voolu lakkab või voolab tagasi.



Liblika tagasilöögiklapid: jagatud kahte tüüpi vastavalt klapiketta töövormile:

1. Kontrollventiilid nii, et klapiketas libiseb piki klapi korpuse vertikaalset keskjoont. Butterfly tagasilöögiklappe saab paigaldada ainult horisontaalsetele torujuhtmetele ja klapiketast saab kasutada kuulina kõrgsurve väikese läbimõõduga tagasilöögiklappidel. Libliku tagasilöögiklapi klapi korpuse kuju on sama, mis keraklapil (mida saab kasutada vaheldumisi kereventiilidega), seega on selle vedelikutakistuse koefitsient suhteliselt suur. Selle struktuur sarnaneb keraklapi omaga, klapi korpus ja ketas on samad, mis keraklapil. Klapiketta ülemine osa ja klapikaane alumine osa on varustatud juhthülssidega. Klapiketta juhthülss võib vabalt tõusta ja langeda klapiketta juhthülsi sisse. Kui keskkond voolab allavoolu, avaneb klapi ketas keskmise tõukejõu toimel. Kui keskkond lakkab voolamast, langeb klapiketas ise vertikaalselt klapipesale, takistades keskkonna tagasivoolu. Otse läbiva liblikventiili keskmise sisse- ja väljalaskekanalite suund on risti klapipesa kanali suunaga; Vertikaalsel tõstetaval tagasilöögiklapil on keskmine sisse- ja väljalaskekanal, mis on sama suunaga kui klapipesa kanal, ja selle voolutakistus on väiksem kui otse läbilaskeava tüübi puhul;

2. Klapipesas oleva tihvti ümber pöörleva kettaga tagasilöögiklapp. Liblik-kontrollventiil on lihtsa konstruktsiooniga ja seda saab paigaldada ainult horisontaalsetele torujuhtmetele, mille tulemuseks on halb tihendusvõime.





1. Disain on uudne ja mõistlik, struktuur on täiuslik, kaal on kerge ning avamine ja sulgemine on kiire.

2. Töö pöördemoment on väike, töö on mugav, tööjõusäästlik ja osav.

3. Seda saab paigaldada igasse asendisse ja seda on lihtne hooldada.

4. Tihendit saab asendada ja tihendus on usaldusväärne, et saavutada kahesuunaline tihendus ja lekke puudumine.

5. Tihendusmaterjalil on vananemiskindlus, nõrk korrosioonikindlus ja pikk kasutusiga.





1. Avamine ja sulgemine on mugav ja kiire, tööjõusäästlik ja vedelikutakistus on väike, nii et seda saab sageli kasutada.

2. Lihtne struktuur, väike suurus ja kerge kaal.

3. See võib transportida muda ja torujuhtme suudmesse koguneb vähem vedelikku.

4. Madala rõhu all on võimalik saavutada hea tihendus.

5. Hea reguleerimise jõudlus.
