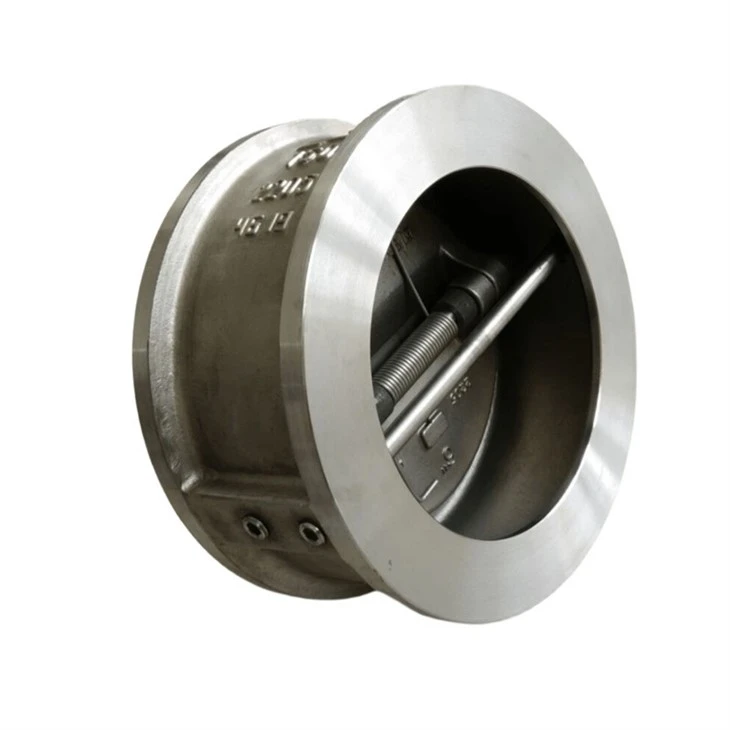

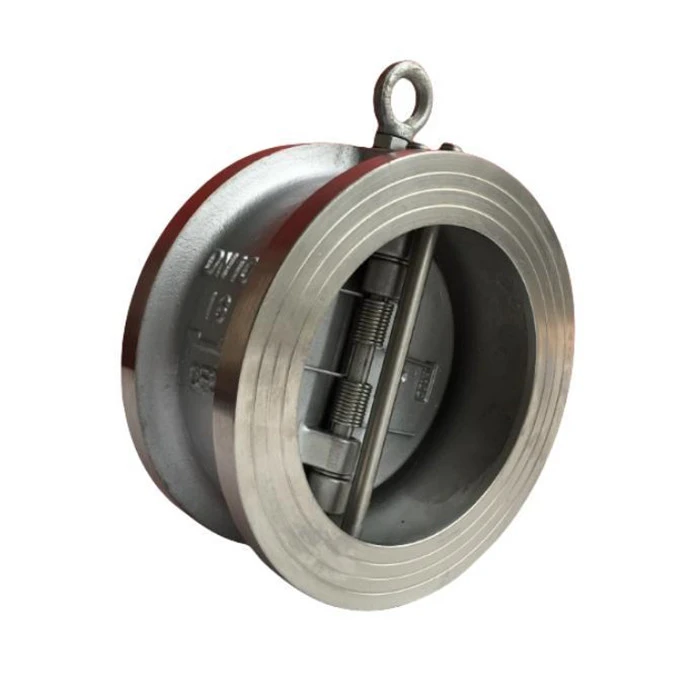

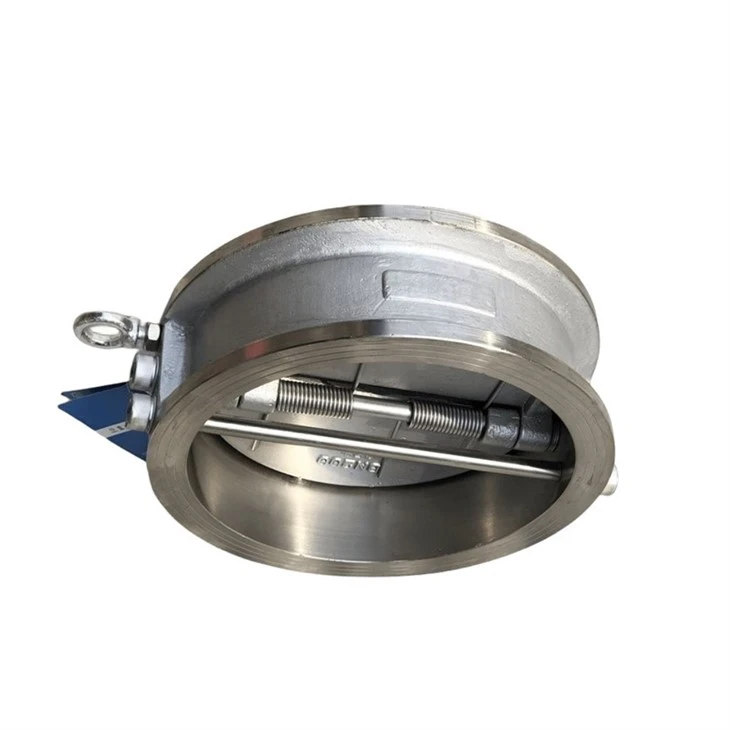

Roostevabast terasest tagasilöögiklapp

Toote nimi: Roostevabast terasest liblik-kontrollventiil
Mudel: DH77X-10/16P
Mõõdud: DN40-DN1000
Ühendusmeetod: vahvel
Töörõhk: PN16,PN10,150LB,5K,10K
Temperatuurivahemik: -10 kraadi -100 kraadi
Kattekiht: Fusion Bonded Epoxy Coating vastavalt ANSI/AWWA C550





Roostevabast terasest liblikventiil on ka pöördega tagasilöögiklapp, kuid see on topeltketasklapp, mis sulgub vedru toimel. Alt-üles vedelik surub klapi ketta lahti. Ventiilil on lihtne struktuur ja see on kinnitatud kahe ääriku vahele, väikese üldmõõdu ja kerge kaaluga.

Roostevabast terasest liblikventiilil on kaks vedruga D-kujulist ketast, mis on paigutatud ribi võllile üle klapi läbiva ava. See struktuur lühendab vahemaad, mille jooksul klapiketta raskuskese liigub. Võrreldes sama suurusega ühe kettaga tagasilöögiklappidega, vähendab see struktuur ka klapiketta kaalu 50%. Tänu vedrukoormuse kasutamisele reageerib see klapp väga kiiresti tagasivoolule.









1. Roostevabast terasest liblikventiilide topeltkettaga kerge struktuur muudab istmete tihendamise ja töö tõhusamaks.
2. Roostevabast terasest liblikventiilide pika õla vedru funktsioon võimaldab klapikettal avaneda ja sulguda ilma hõõrdumiseta ning vedru toimib iseseisvalt klapiketta sulgemiseks (DN150 ja kõrgem).
3. Roostevabast terasest liblik-kontrollventiili hingede tugihülss vähendab hõõrdumist ja minimeerib veehaamri nähtust, kui selle peatab sõltumatu klapiketta (suurema läbimõõduga).
4. Võrreldes tavaliste pöördeventiilidega on roostevabast terasest liblikventiilidel tugevam, kergem, väiksem, tõhusam ja odavam struktuur. See klapp vastab API 594 standarditele. Enamiku suuruste puhul on selle ventiili konstruktsioonipikkus vaid 1/4 tavalise ventiili omast ja selle kaal on 15–20% tavalise klapi omast. Seetõttu on see ka odavam kui pöördeklapp. Seda on ka lihtsam paigaldada.
5. Roostevabast terasest liblikventiilil on ka erilised konstruktsioonilised omadused, mistõttu on see suure jõudlusega löögivaba tagasilöögiklapp. Nende funktsioonide hulka kuuluvad puhastusvaba avamine, enamik ventiilide suurusi, mis on varustatud sõltumatute vedrustruktuuridega, ja sõltumatu ketta tugisüsteem. Mõned neist funktsioonidest ei ole tagasilöögiklappidel. Topeltkettaga liblikventiili saab kujundada ka tõstetud kõrva tüüpi, kahe äärikuga pikendatud ventiili korpusena.
