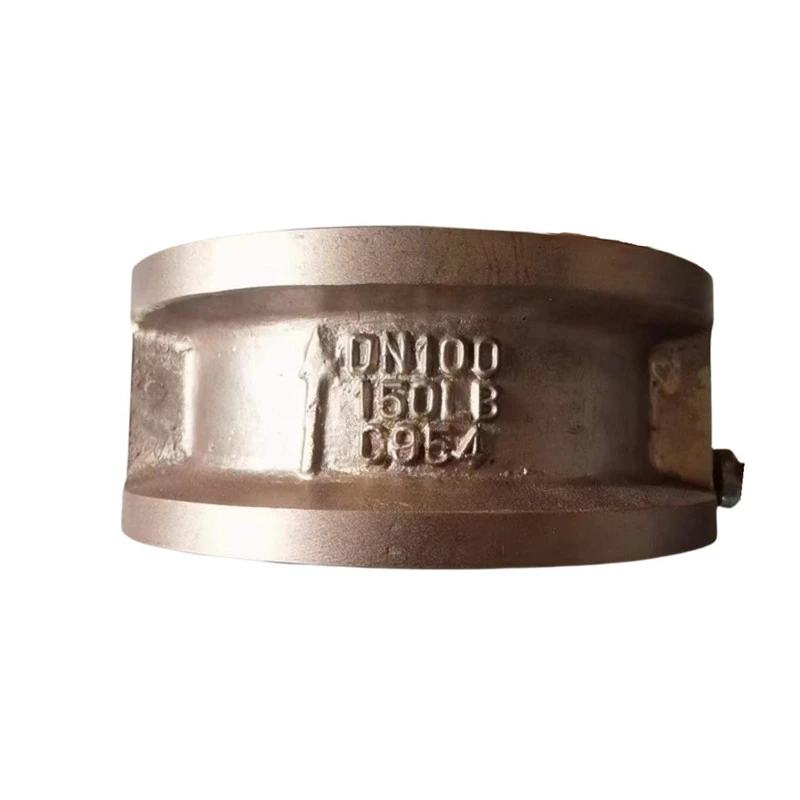

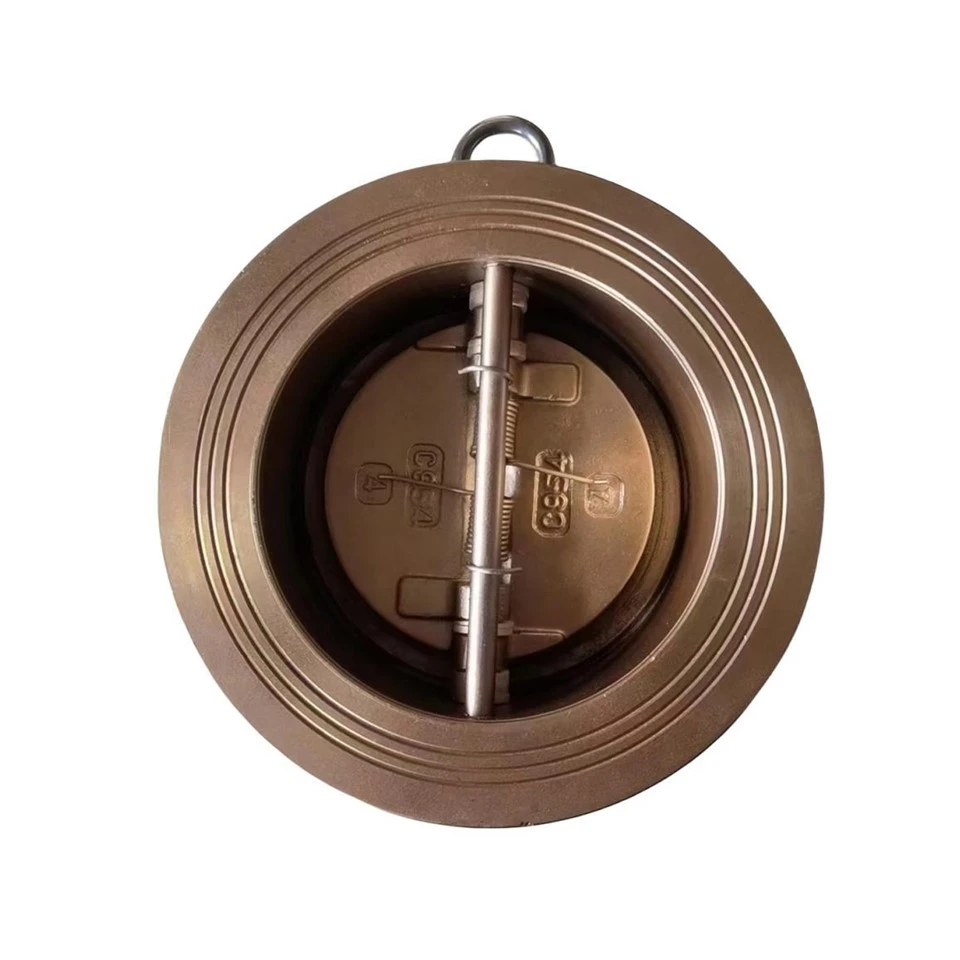

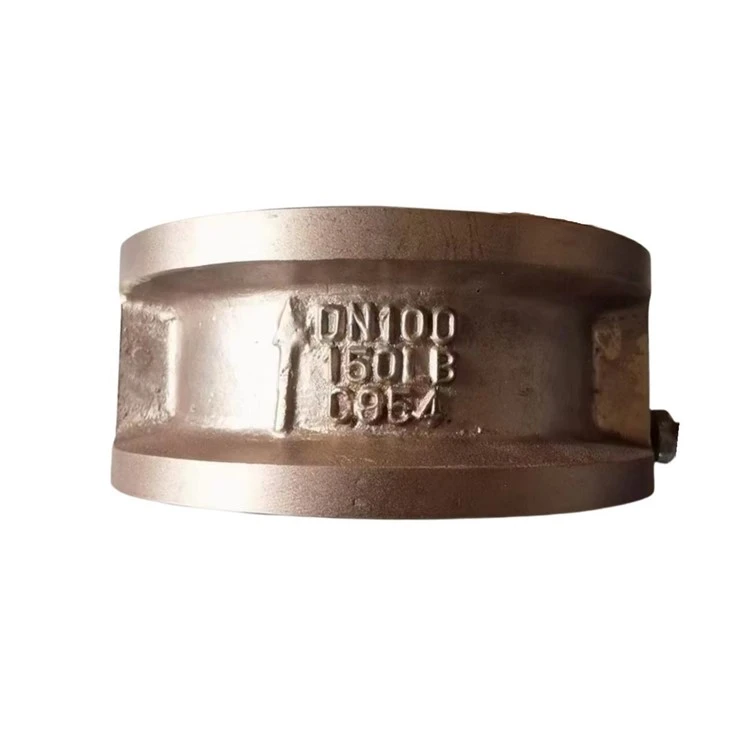

Kahe klapiga tagasilöögiklapp

Toote nimi: Kahe klapiga tagasilöögiklapp
Mudel: DH77X-10/16T
Mõõdud: DN40-DN1000
Ühendusmeetod: vahvel
Töörõhk: PN16,PN10,150LB,5K,10K
Temperatuurivahemik: -10 kraadi -100 kraadi
Kattekiht: Fusion Bonded Epoxy Coating vastavalt standardile ANSI/AWWA C550





Liblikventiilide konstruktsiooniskeem on väga lihtne ning võrreldes teiste tagasilöögiklappidega on ka nende konstruktsioonipikkus väga lühike. Libliku tagasilöögiklapp, tuntud ka kui liblik-kontrollventiil, on ühendatud vahvli stiilis. Klapiplaat koosneb kahest poolringikujulisest liblikplaadist, mis on ühendatud klapivarrega ja lähtestatakse jõuga vedrude abil. Libliku tagasilöögiklapi tööpõhimõte on järgmine: kui keskkond voolab läbi klapi korpuse kanali, on keskkonna rõhk suurem kui vedrujõud ja kaks liblikplaati lükatakse lahti, klapp avaneb ja keskkond voolab; Kui keskkond lõpetab vedrujõu tõttu voolamise, sunnitakse kaks liblikplaati lähtestama ja klapp sulgub, et vältida keskkonna tagasivoolu. Libliku tagasilöögiklapi struktuuri skeem Liblika tagasilöögiklapp, tuntud ka kui topeltkettaga kahekettaline tagasilöögiklapp, selle tihenduspind võib olla valmistatud kulumiskindlast materjalist või vooderdatud kummiga, millel on lai valik rakendusi ja usaldusväärne tihendus. Liblikklapid on automaatsed ventiilid, mis ei vaja käsitsi töötamist. Seda tüüpi klappe kasutatakse tavaliselt puhaste torustike, samuti tööstus-, keskkonna-, veepuhastus- ja kõrghoonete torustike jaoks, et vältida keskmise tagasivoolu. Vältige keskkonna tagasivoolu.









1. Väike suurus, kerge kaal ja kompaktne struktuur.

2. Toetuge vedru pöördemomendile, et see kiiresti iseenesest sulguks.

3. Võimalik paigaldada nii horisontaalsele kui ka vertikaalsele torujuhtmele.

4. Ohutu ja usaldusväärne jõudlus, hea häiretevastane jõudlus.

5. Line tihendus, parema tihendusjõudlusega, võib staatilise rõhu all saavutada nulli lekke.

6. Kummi ja klapi korpuse vaheline nakketugevus on kõrge, mis võib tõhusalt ära hoida klapipesa kukkumist kasutamise ajal.

7. Klapi korpuse ülemised ja alumised äärikud ning siseseinad on töödeldud kõva kile roostevastase õliga, et vältida värvikile kahjustamist kummi vulkaniseerimisprotsessi ajal pärast pihustamist, samuti kummist klapipesa vananemist, mis on põhjustatud sekundaarsest mõjust. kõrged temperatuurid.

8. Klapi korpus on valmistatud epoksüvaigu pulbrist, tugeva nakke ja suure löögitugevusega.

9. Ülemised ja alumised äärikud on parema tihenduse tagamiseks tihendatud veetorudega.
